接上文《使用 k3s 搭建 cilium + istio 实验环境》

除了支持 Kubernetes Ingress，Istio还提供了另一种配置模式，Istio Gateway。与Ingress相比，Gateway提供了更广泛的自定义和灵活性，并允许将 Istio 功能（例如监控和路由规则）应用于进入集群的流量。

下面介绍如何使用 IstioGateway来将服务暴露至服务网格之外。

一、开始之前

1. 安装 Istio 环境

上文已经使用 demo 配置安装了 Istio 环境，包含 istio-ingressgateway 组件

2. 安装 LoadBalancer 服务

每个Gateway由类型为 LoadBalancer 的服务支撑，该服务的外部负载均衡器 IP 和端口用于访问 Gateway。k3s 安装的时候禁用了默认的 servicelb 服务，需要手动安装其他 LB 服务，这里安装MetalLB。

使用一下命令安装 MetalLB （native模式）

1

kubectl apply -f https://raw.githubusercontent.com/metallb/metallb/v0.13.10/config/manifests/metallb-native.yaml

配置 MetalLB 地址池：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13


cat <<EOF > IPAddressPool.yaml
apiVersion: metallb.io/v1beta1
kind: IPAddressPool
metadata:
 name: first-pool
 namespace: metallb-system
spec:
 addresses:
 # 可分配的 IP 地址,可以指定多个，包括 ipv4、ipv6
 - 192.168.10.0/24
EOF

kubectl apply -f IPAddressPool.yaml

3. 部署示例应用

启动 httpbin 样例，用作用口流量的目标服务：

1

kubectl apply -f istio-1.18.2/samples/httpbin/httpbin.yaml

本文旨在展示如何使用网关控制到“Kubernetes 集群”中的入口流量，无论是否启用 Sidecar 注入都可以启动httpbin服务（即目标服务可以在 Istio 网格内，也可以在 Istio 网格外）。

二、使用网关配置 Ingress

IngressGateway描述在网格边界运作的负载均衡器，用于接收传入的 HTTP/TCP 连接。它会配置暴露的端口、协议等，但与Kubernetes Ingress 资源不同，不会包括任何流量路由配置。转而使用路由规则来配置入口流量的流量路由，这与内部服务请求所用的方式相同。

使用以下步骤为 HTTP 流量在 80 端口上配置Gateway（Istio APIS为例）

创建Istio Gateway：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16


kubectl apply -f - <<EOF
apiVersion: networking.istio.io/v1alpha3
kind: Gateway
metadata:
 name: httpbin-gateway
spec:
 selector:
   istio: ingressgateway # use Istio default gateway implementation
 servers:
 - port:
     number: 80
     name: http
     protocol: HTTP
   hosts:
   - "httpbin.example.com"
EOF

通过Gateway为进入的流量配置路由：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22


kubectl apply -f - <<EOF
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
 name: httpbin
spec:
 hosts:
 - "httpbin.example.com"
 gateways:
 - httpbin-gateway
 http:
 - match:
   - uri:
       prefix: /status
   - uri:
       prefix: /delay
   route:
   - destination:
       port:
         number: 8000
       host: httpbin
EOF

已为httpbin服务创建了虚拟服务配置，包含两个路由规则，允许流量流向路径/status和/delay。

三、确定 Ingress IP 和端口

每个Gateway由类型为 LoadBalancer 的服务支撑。该服务的外部负载均衡器 IP 和端口用于访问 Gateway。

设置INGRESS_HOST和INGRESS_PORT环境变量：

1
2


export INGRESS_NAME=istio-ingressgateway
export INGRESS_NS=istio-system

执行如下指令，确定您的 Kubernetes 集群是否运行在支持外部负载均衡器的环境中：

1
2
3


kubectl get svc "$INGRESS_NAME" -n "$INGRESS_NS"
NAME                   TYPE           CLUSTER-IP      EXTERNAL-IP    PORT(S)                                                                      AGE
istio-ingressgateway   LoadBalancer   10.43.184.198   192.168.10.0   15021:30789/TCP,80:30472/TCP,443:32302/TCP,31400:32312/TCP,15443:31676/TCP   27h

四、访问 Ingress 服务

使用 curl 访问 httpbin 服务：

1
2
3
4
5
6
7
8
9


# curl -s -I -HHost:httpbin.example.com "http://192.168.10.0:80/status/200"
HTTP/1.1 200 OK
server: istio-envoy
date: Wed, 16 Aug 2023 06:43:17 GMT
content-type: text/html; charset=utf-8
access-control-allow-origin: *
access-control-allow-credentials: true
content-length: 0
x-envoy-upstream-service-time: 20

注意上文命令使用-H标识将 HTTP 头部参数 Host 设置为 “httpbin.example.com”。该操作是必需的，因为 IngressGateway已被配置用来处理 “httpbin.example.com” 的服务请求，而在测试环境中并没有为该主机绑定 DNS，而是简单直接地向 Ingress IP 发送请求。

访问其他没有被显式暴露的 URL 时，将看到 HTTP 404 错误：

1
2
3
4
5


curl -s -I -HHost:httpbin.example.com "http://192.168.10.0:80/headers"
HTTP/1.1 404 Not Found
date: Wed, 16 Aug 2023 06:45:01 GMT
server: istio-envoy
transfer-encoding: chunked

五、使用 Ingress Gateway 服务的 Node Port

如果您的环境不支持外部负载均衡器，则您仍然可以使用istio-ingressgateway服务的Node Port来实验某些 Istio 特性。

1
2
3
4
5
6
7
8
9


# curl -s -I -HHost:httpbin.example.com "http://10.0.0.214:30472/status/200"
HTTP/1.1 200 OK
server: istio-envoy
date: Wed, 16 Aug 2023 07:25:41 GMT
content-type: text/html; charset=utf-8
access-control-allow-origin: *
access-control-allow-credentials: true
content-length: 0
x-envoy-upstream-service-time: 4

其中：10.0.0.214 是本机的业务地址，30472 是 istio-ingressgateway 80 的 nodeport 端口

六、通过浏览器访问 Ingress 服务

因为服务运行在 oracle cloud，负载均衡的地址本地无法 web 访问，所以使用本地使用公网IP:nodeport 进行web 访问

浏览器访问httpbin.example.com→ vps 公网ip:nodeport → istio-ingressgateway 80

首先 vps 安全组放行 istio-ingressgateway 80 的 nodeport 端口: 30472

然后本地 hosts 添加如下内容：

1
2


# istio
VPS公网IP httpbin.example.com

在浏览器中输入httpbin服务的 URL 不能获得有效的响应，因为无法像curl那样，将请求头部参数 Host 传给浏览器。可以在简单的测试和演示中按下述方法绕过这个问题：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36


# 在 Gateway 和 VirtualService 配置中使用通配符 *。例如如下修改 Ingress 配置：
kubectl apply -f - <<EOF
apiVersion: networking.istio.io/v1alpha3
kind: Gateway
metadata:
 name: httpbin-gateway
spec:
 selector:
   istio: ingressgateway # use Istio default gateway implementation
 servers:
 - port:
     number: 80
     name: http
     protocol: HTTP
   hosts:
   - "*"
---
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
 name: httpbin
spec:
 hosts:
 - "*"
 gateways:
 - httpbin-gateway
 http:
 - match:
   - uri:
       prefix: /headers
   route:
   - destination:
       port:
         number: 8000
       host: httpbin
EOF

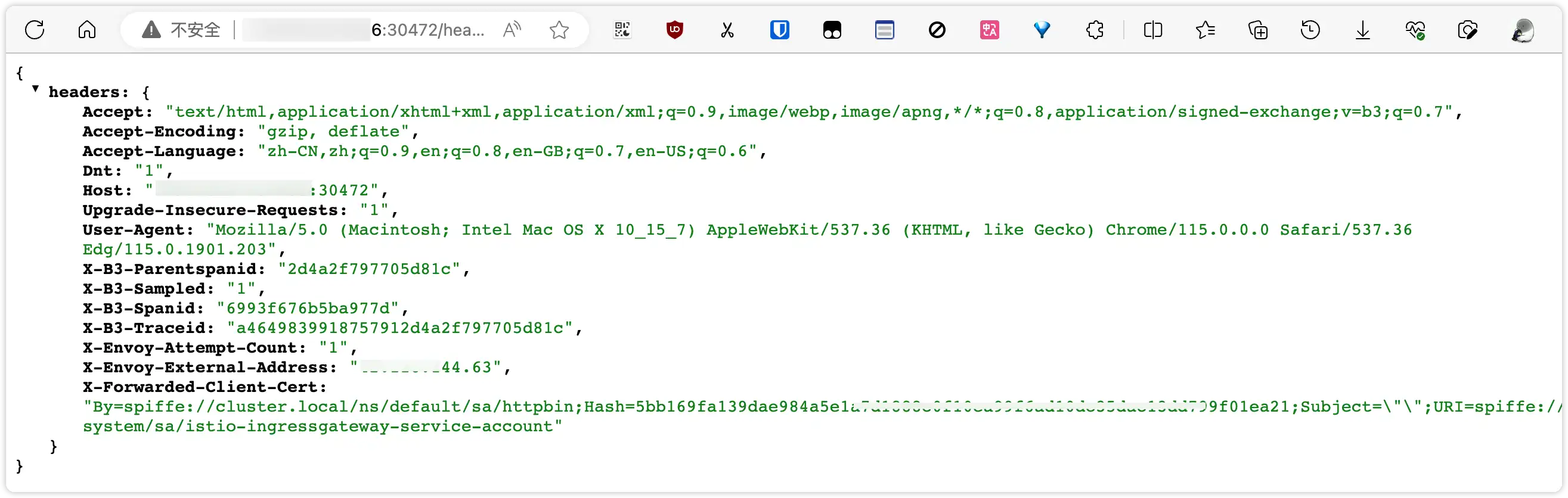

此时，便可以在浏览器中输入输入http://$VPS公网ip:$nodeport/headers，将显示浏览器发送的所有 Header 信息。

清除

删除 Gateway 和 VirtualService 配置，并关闭 httpbin 服务：

1
2
3


kubectl delete gateway httpbin-gateway
kubectl delete virtualservice httpbin
kubectl delete --ignore-not-found=true -f istio-1.18.2/samples/httpbin/httpbin.yaml
